額定電壓1-10KV架空絕緣電纜
　　一、產品標準
　　GB/T14049-2008
　　二、用途
　　本產品適用于交流額定電壓10KV及以下絕緣架空電力線路。
　　三、使用特性
　　1.額定電壓為10KV和1KV兩種。
　　2.導體長期允許工作溫度：
　　a.額定電壓0.6/1KV的聚氯乙烯、聚乙烯絕緣架空線應不超過70℃，交聯聚乙烯絕緣架空線應不超過90℃；
　　b.額定電壓10KV的高密度聚乙烯絕緣架空線應不超過75℃，交聯聚乙烯絕緣架空線應不超過90℃。
　　3.電纜的敷設溫度應不低于-20℃。
　　4.電纜的允許彎曲半徑：
　　電纜外徑（D）小于25mm者，應不小于4D；
　　電纜外徑（D）為25mm及以上者，應不小于6D。
　　四、型號、名稱及使用范圍

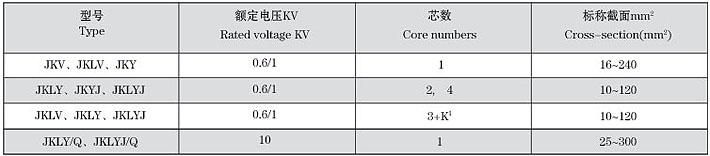

　　架空絕緣電纜的型號如表1

　　注：電纜運行時，允許電纜和樹木作短時接觸。
　　四、規格
　　架空絕緣電纜的規格如表2

　　注：K為帶承載的中性導體。根據配電工程要求，可任選其中截面與主線芯匹配。

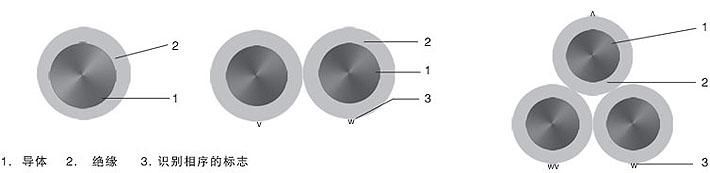

　　五、結構簡圖

　　1. 導體 2. 絕緣 3. 識別相序的標志
　　六、技術特性

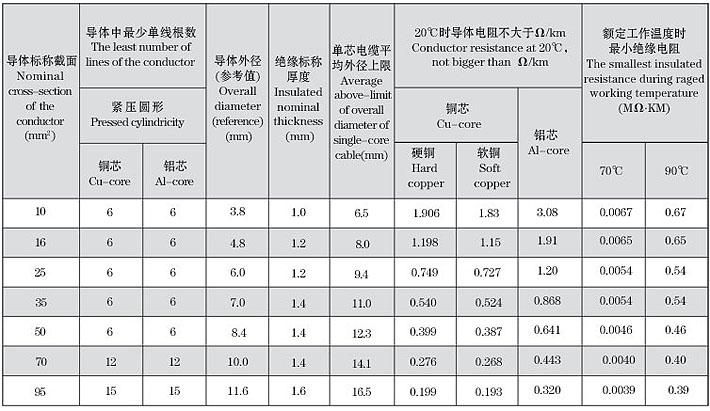

　　1. 0.6/1KV 架空絕緣電纜的結構和技術參數如表3

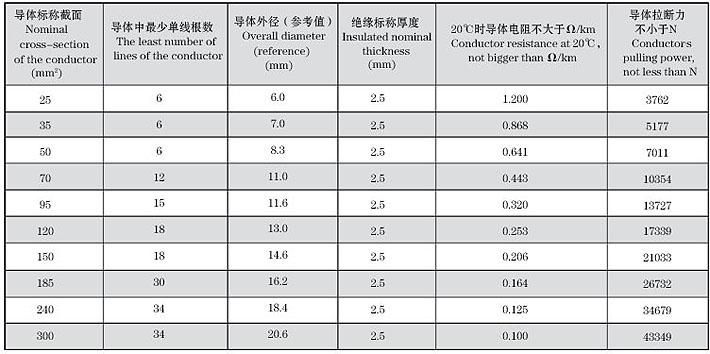

　　2. 10KV（JKLY/Q和JKLYJ/Q型）架空絕緣電纜的結構和技術參數如表4

　　注： 1. 2芯電纜的參考外徑為單芯電纜外徑的2倍， 3芯電纜的參考外徑為單芯電纜外徑的2.154 倍。室溫下JKLY/Q和JKLYJ/Q型電纜的絕緣電阻不小于1000MΩ。KM（20℃時）。
　　2.導體采用緊壓圓形絞合的銅、鋁導體。
　　3. 絕緣分別采用耐候型聚氯乙烯（用于JKV、JK- LV型）、聚乙烯（用于JKY、JKLY型）、交 聯聚乙烯（用于JKYJ、JKLYJ和JKLYJ/Q型） 和高密度聚乙烯（用于JKLY/Q型）。
　　4.額定電壓0.6/1KV的絕緣架空電纜應經受3500V、1min電壓試驗。額定電壓10KV的絕緣架空電 纜應經受12KV、1min電壓試驗。單芯電纜電壓試驗應在電纜浸入室溫水中1小時后進行。

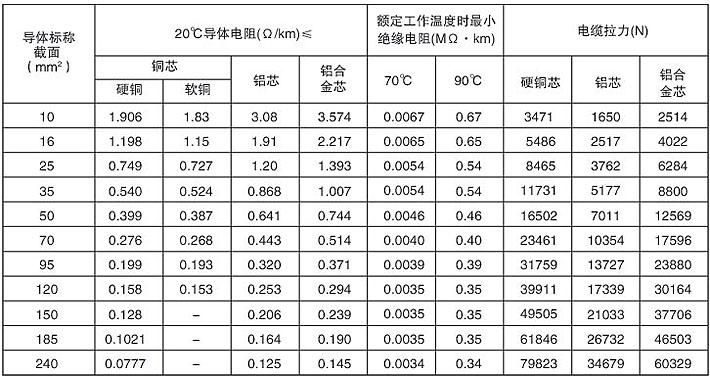

　　3. 1KV（JKLY/Q和JKLYJ/Q型）架空絕緣電纜的結構和技術參數如表5
