鍍鋅鋼絞線概述：
鍍鋅鋼絞線：鍍鋅鋼絞線/承力線主要用于電力系統的拉線及通信系統的通訊電纜承力線索，也用于鋼芯鋁絞線的鋼芯，我公司可以提供防腐鍍鋅鋼絞線產品。
　 鍍鋅鋼絞線采用的標準：
鍍鋅鋼絞線采用的標準是YB/T 5004-2001，效采于日本標準JIS G3537—1994《鍍鋅鋼絞線》。與日本標準相比存在差異如下：
　 鍍層重量髙于日本標準
　 鋼絲的公稱抗拉強度級別高于日本標準
　 YB/T 5004-2001是YB/T 5004-1993(由GB 1200—1988轉化）標準的修訂版，與前版標準相比，在以下方面進行了修訂：
1、取消了電鍍鋅和薄鋅層C級、1175強度級；
2、增加了鋼絞線直徑系列和1X37結構；
3、將考核鋼絞線破斷拉力總和改為考核小破斷拉力；
4、對鋼絲鍍層表面質量判定進行了界定。
　 自YB/T 5004-2001標準實施之日起，代替YB/T 5004-1993《鍍鋅鋼絞線》。YB/T 5004-2001標準于1993年12月發布
  鍍鋅鋼絞線的分類：

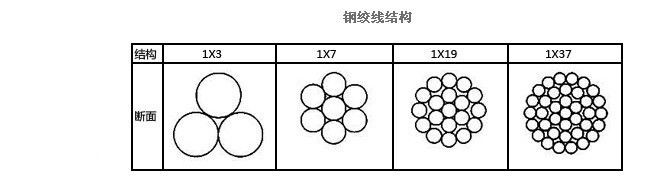

鋼絞線按斷面結構分為四種，如圖所示。
鋼絞線結構

鍍鋅鋼絞線按公稱抗拉強度分為四級1270 MPa、l370MPa、l 470 MPa和1570 MPa。
鍍鋅鋼絞線內鋼絲鋅層級別分為三級：特A、A、B。鋅層級別應在合同中注明，未注明時由供方決定

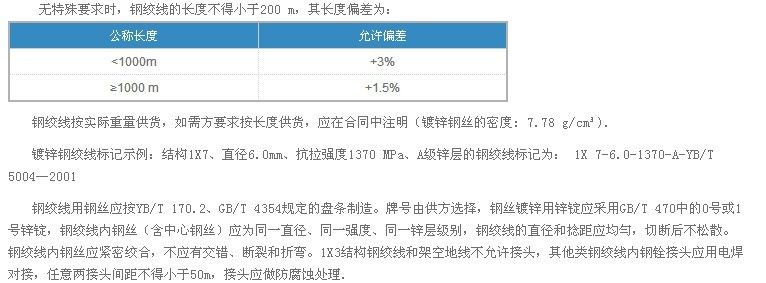

鍍鋅鋼絞線的尺寸、外形、重量

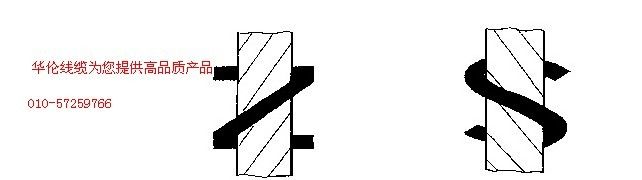

鍍鋅鋼絞線捻距應不大于其直徑的14倍，其他倍數的捻距應在合同中注明。鋼絞線外層捻向為右捻，外層鋼絲的捻向應與相鄰內層鋼絲的捻向相反（見下圖)，如需改變捻向應在合同中注明。

鍍鋅鋼絞線的力學性能
鋼絞線內拆股鋼絲的力學性能應符合表1規定。
  表1鋼絞線內拆股鋼絲力學性能

鋼絞線的小破斷拉力在表2-表5中給出。
注：根據用戶要求，可生產表2-表5中未列入的中間規格鋼絞線，力學性能按相鄰較低級別考核。

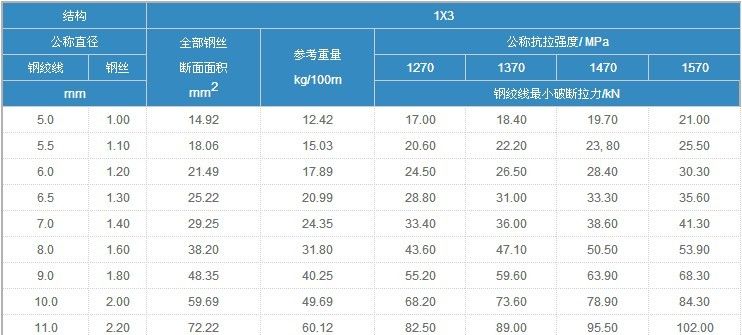

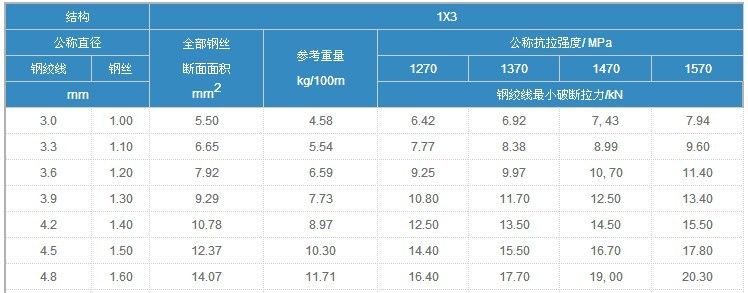

  表2鋼絞線小破斷拉力

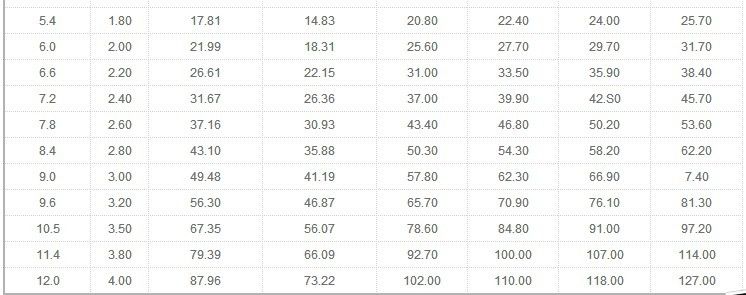

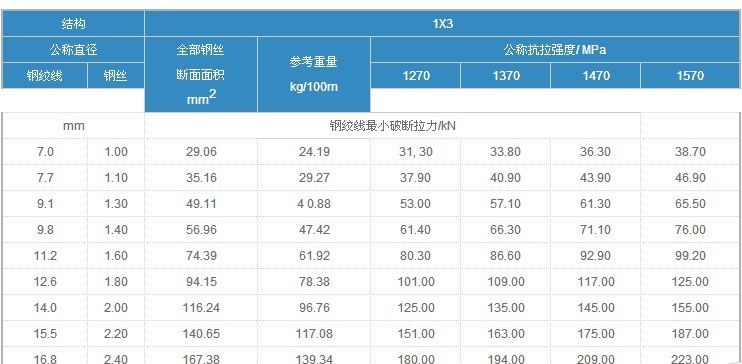

  表3鋼絞線小破斷拉力

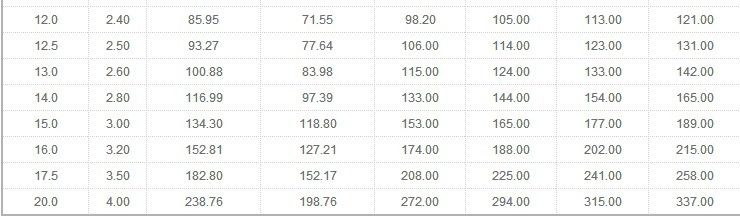

　 表4鋼絞線小破斷拉力

　 表5鋼絞線小破斷拉力

　 鋼絞線破斷拉力有如下兩種測定方法，用戶應在合同中注明，當未注遍時，由供方自行選擇。
方法1為測定整條鋼絞線破斷拉力。
方法2為測定鋼絞線破斷拉力總和，按如下公式：
　 鋼絞線內鋼絲破斷拉力總和=鋼絞線小破斷拉力X換算系數
換算系數：
  1X3結構為1.08
　 1X7結構為1.08
　 1X19結構為1.11
　 1X37結構為1.17
鍍層質量
　 熱鍍鋅鋼絲表面應鍍上均勻連續的鋅層，不得有裂紋和露鍍。 5-4.2鋼絲的鍍鋅層允許有不影響使用的局部白色斑點、閃點、薄膜和個別的鋅層堆積，但堆積的局部 加大值不得超過鋼絲直徑正偏差的2倍。
  鋼絞線內拆股鋼絲的鍍層質量應符合表6規定.

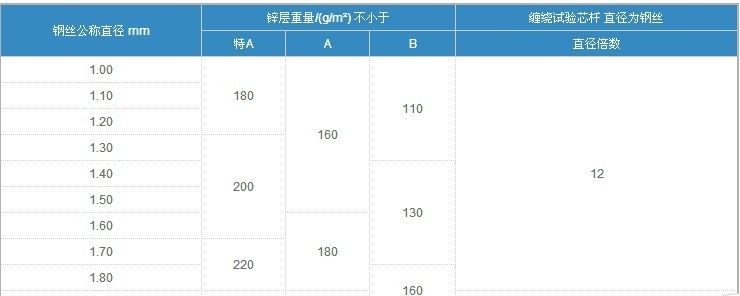

  表6鋼絲鋅層質量

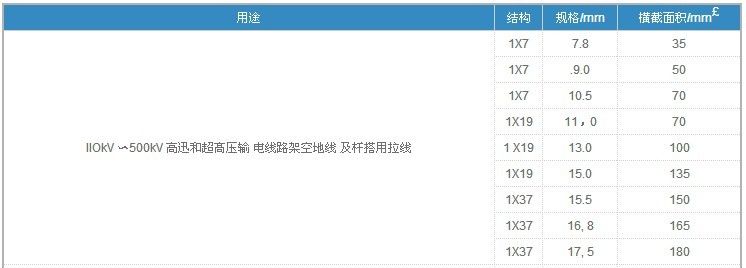

  表A1鋼絞線主要用途推薦表
